ПРОЕКТ 001 / ОБУШКОВОАрхитектура, которую
На весь экранАрхитектура, которую
можно изучить.
Ресторан · два этажа · реконструкция по рабочим чертежам
Общая площадь по проекту379,7 м²
Габариты между осями20 × 18 м
Архитектурные слои13 групп
Элементы модели378 объектов
Размеры — по геометрии модели. Отделка, мебель и участок — концепция по референсам; не обмер существующего объекта.
Основные параметры
- Площадь застройки
- 261,9 м²
- Помещение первого этажа
- 232,70 м²
- Помещение второго этажа
- 147 м²
- Первый этаж
- ±0,000 м
- Второй этаж
- +3,250 м
- Карниз
- +6,500 м
- Принятый конёк
- +9,100 м
Площади приведены из проекта. Это не автоматический обмер модели и не расчёт полезной площади.
Из чего состоит здание
Фундамент
58 свай Ø300 мм; ростверк 400 × 600 мм.
Положение свай восстановлено графически.Наружные стены
Толщина 375 мм. Два крыла шириной по осям 9 м.
Габариты и проёмы — по планам.Перекрытие
Верх плиты +3,250 м; низ +3,100 м.
Проём второго света частично привязан графически.Кровля
Карниз +6,500 м; принятый конёк +9,100 м.
На узле есть отметка +9,275 м — требуется уточнение.ВИЗУАЛЬНЫЙ ОРИЕНТИР

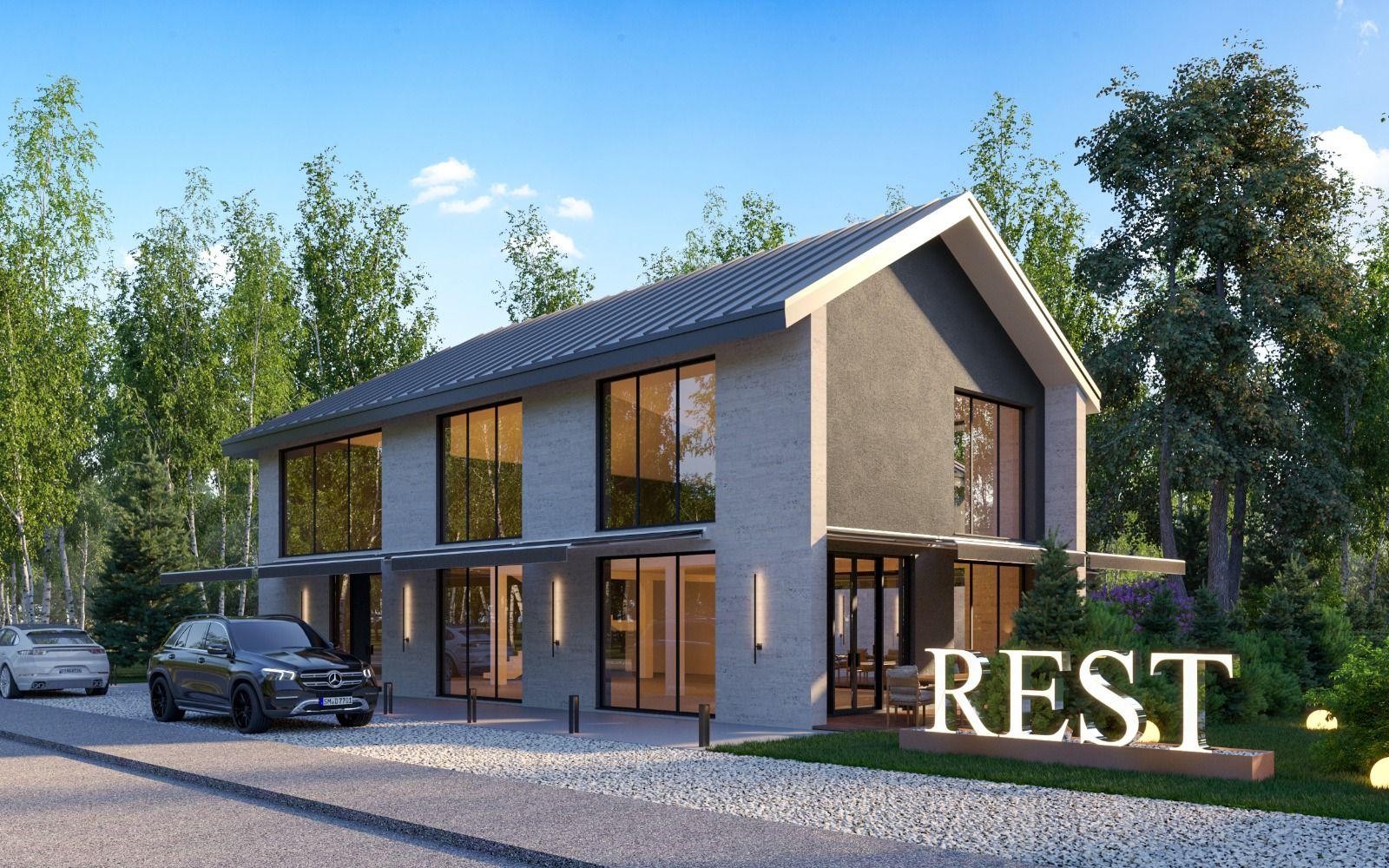

Исходная подача проекта
Сравните интерактивную сцену с изображением из презентации. Отделка интерпретирована по референсу; конструктив проверяется по чертежам.
